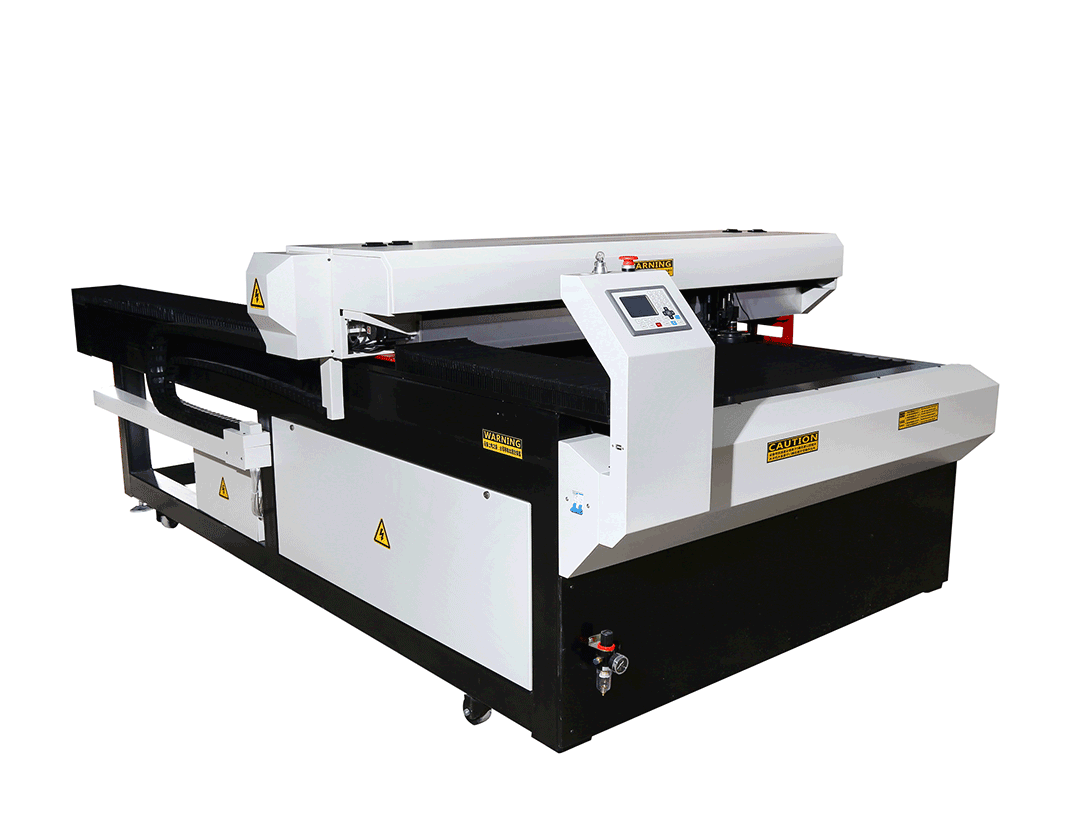

該系列機身整體機構采用100mm方管焊接而成，經振動時效、自然時效處理，Y軸導軌創造性地直接鋪設在床身結構面上，此結構面方管厚度為10mm，經龍門銑精加工而成。而目前市面主流鋪設導軌方法有兩種，其一為將鋁型材用螺釘鎖在床身結構面上，然后導軌鋪設在鋁型材上，此方式鋁型材易變形，且床身結構較軟；其二為在床身結構面上再加焊厚鐵板，導軌鋪設于此鐵板上，此方式導致機床焊接應力大大增加，為后期床身因應力變形打下隱患。

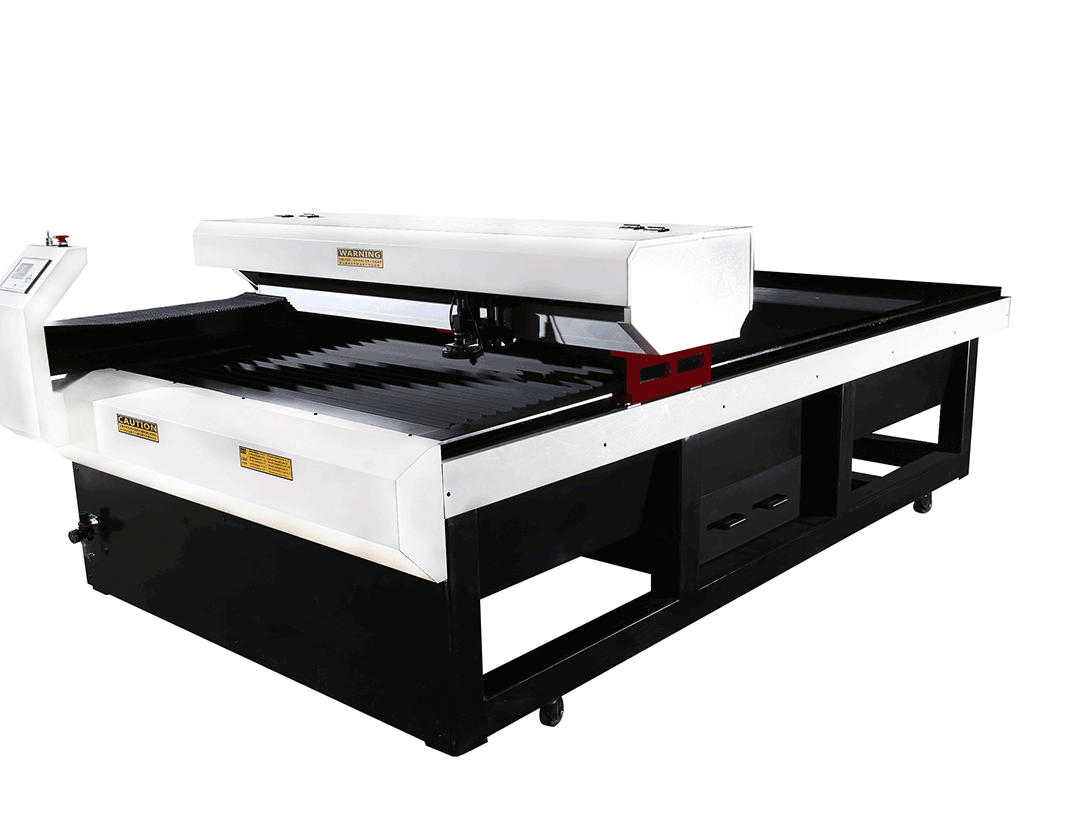

一、機床特點

該系列機身整體機構采用100mm方管焊接而成，經振動時效、自然時效處理，Y軸導軌創造性地直接鋪設在床身結構面上，此結構面方管厚度為10mm，經龍門銑精加工而成。而目前市面主流鋪設導軌方法有兩種，其一為將鋁型材用螺釘鎖在床身結構面上，然后導軌鋪設在鋁型材上，此方式鋁型材易變形，且床身結構較軟；其二為在床身結構面上再加焊厚鐵板，導軌鋪設于此鐵板上，此方式導致機床焊接應力大大增加，為后期床身因應力變形打下隱患。
機身X軸鋁型材為高強度航空鋁，設計合理，一次拉模成型，強度高，永久不變形，經龍門銑精加工而成。
機床采用恒光路系統，使得在機器任何位置光程均一致，這就大大的保證了機器的切割速度與效果全臺面的一致性。
機床運動結構件——導軌、絲杠、電機等均為進口，保證機器運行精度、速度、穩定度。
光路反射系統均采用直徑40mm鏡片座與水冷方式，保證機器在高功率長時間運行情況下反射鏡不發熱，保證切割質量與切割速度。聚焦鏡均采用直徑22.5mm進口材料鏡片，較市面常見直徑20mm的更耐用，切割效果更好，穩定性更高。
而快裝精密切割頭的雙聚焦系統，使得客戶輕松更換聚焦鏡，無需校準光路與調整焦距，更方便快捷。




一、機床配置單



配置名稱	描述	備注
加工行程	X：1250mmY:2500mm	床身時效、高精度龍門銑加工
切割頭	鏡頭快裝精密切割頭	雙聚焦鏡系統
恒光路	恒光路系統保證光程不變	保證切割速度切割效果一致
鏡片冷卻系統	整機反射鏡片均有水冷冷卻	高功率情況下鏡片不會過熱
機械傳動系統	X/Y 軸采用滾珠絲杠	臺灣進口 TBI
	X/Y/Z 采用 TBI 導軌	臺灣進口 TBI
專用冷卻系統	控溫精度達±0.5℃，多種報警保護功能： 壓縮機延時保護；壓縮機過流保護；水流報警；溫度超高、超低報警	廣州特域CW6000
運動控制系統	脫機控制	樂創
X 軸、Y 軸伺服驅動器	MR-JE-40A	日本三菱
Z 軸驅動器	DMD-402A	樂創 LEETRO
控制系統	高分辨率液晶面板
主接觸器	LS	韓國
主電磁閥	2V025	佳爾靈氣動
原點開關	PANASONIC	日本松下
機床配線	高柔性拖鏈電纜	上海易初










三、技術規格

參數
激光器功率 (W)		300W
光束質量		M2≤1.1
工作臺尺寸		1250×2500
工作臺最大承重 (kg)		200
壓克力最大切割厚度		40
機床定位速度 (m/min)		20
X\Y軸定位精度（mm/m）		±0.025
X\Y軸重復定位精度		±0.005
行程	X-軸	1250
	Y-軸	2500
	Z-軸	40
電源(50/60Hz)		單相220V
滿載電流（A）		10
切割輔助氣源氣壓 (MPa)		0.6
機床外形尺寸(L×W×H) （mm）		3600×1850×1200
機床凈重 (kg)		1000
機床占地面積(L×W)（mm）		4000×2500



四、切割范圍

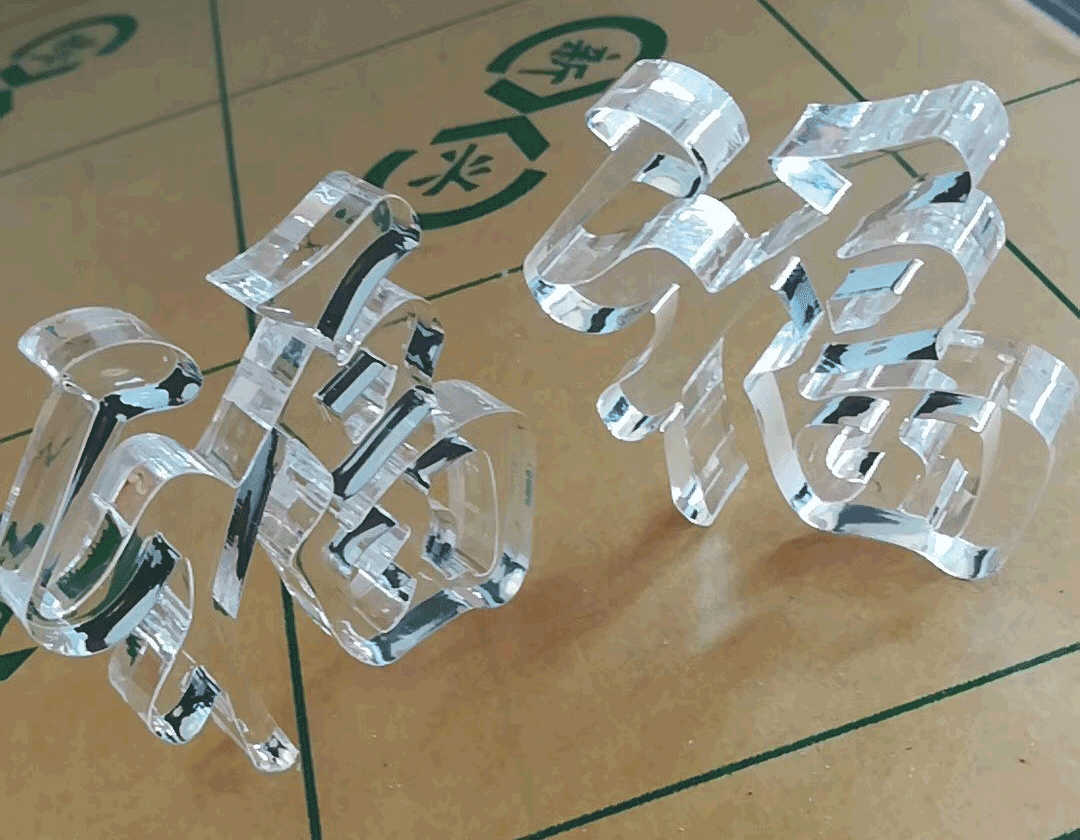

亞克力——40mm 以內
密度板——20mm 以內，低密度
應用行業：亞克力制品、標識標牌、電子，家具、玩具、地板、廣告展示、禮品、  模型、工業面板。
